Epicerie

Maquettes utilisées

Sturmgeschutz IV 1/35^ème de la marque CMK avec sa figurine

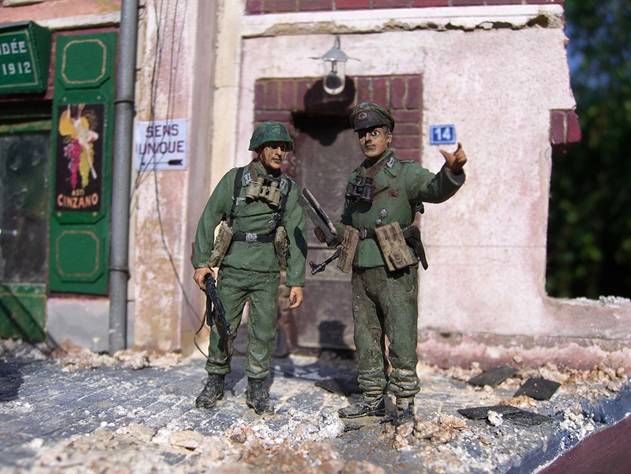

Figurines Panzer lehr au 1/35^ème de la marque Dragon

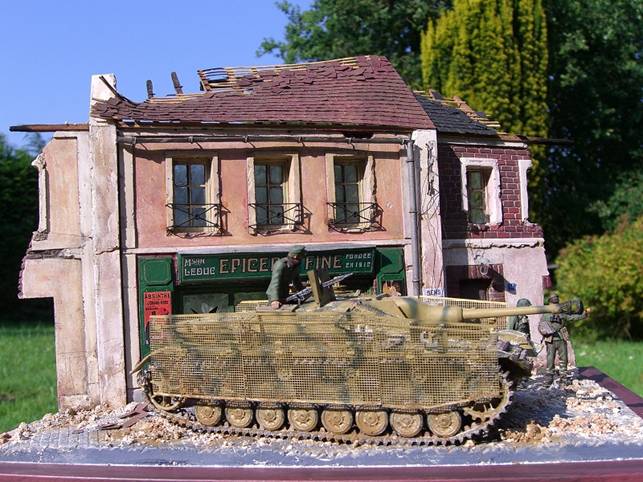

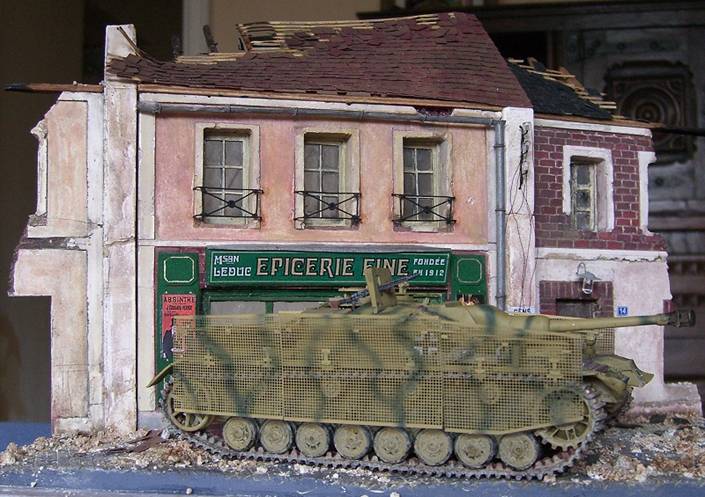

Je voulais représenter le char posté dans une façade de magasin défoncé avec une ou deux figurines. Je tenais à limiter les dimensions du diorama pour pouvoir travailler plus dans le détail que je n’avais fait sur les précédents.

Montage du kit :

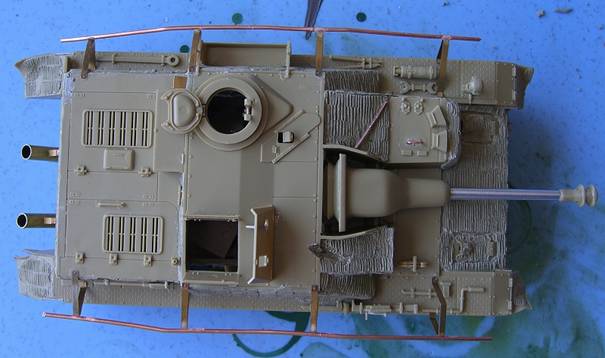

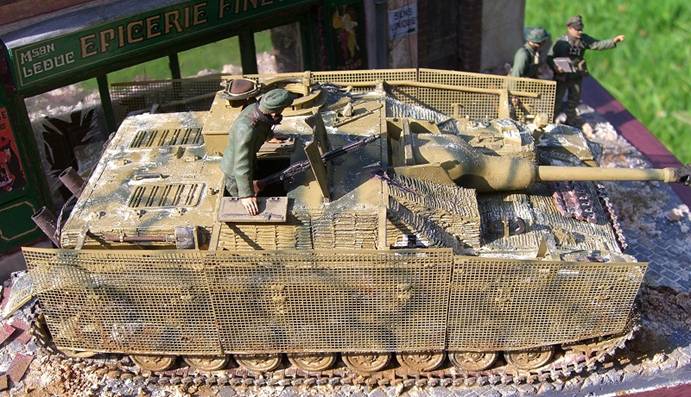

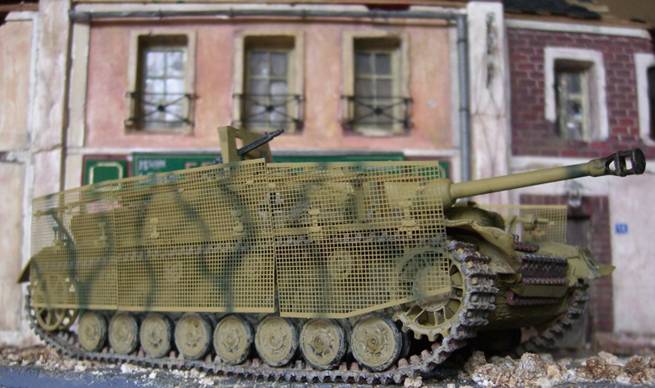

Simplement une photo du montage du sturmgeschutz IV, puisque je n’ai rien modifié par rapport à ce qui était vendu dans la boîte (exception : les rails pour les schurtzen refaites en fil de cuivre, celles de la boite sont trop rigides à mon goût) :

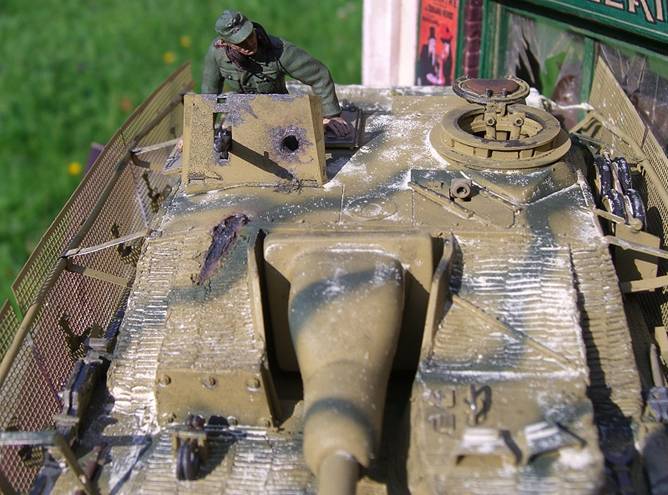

Le zimmerit, c'est du mastic cellulosique de finition. Etalé avec une petite spatule de peintre, puis strié avec un tournevis plat.

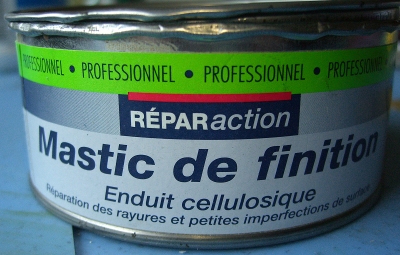

Voila le type d'enduit que j'utilise pour le zimmerit :

Cet enduit sèche moins vite que le mastic Humbrol (on peut le travailler plusieurs minutes). Il a, à mon avis, beaucoup plus l'aspect du zimmerit aussi. Si on regarde les photos d'époque, ça avait une texture assez rugueuse, contrairement aux véhicules qu'on peut voir à Saumur par exemple. De plus, son épaisseur était tout de même de presque 2cm en réel, et je trouve que cet enduit le traduit pas mal.

Fabrication du moule pour la façade du magasin.

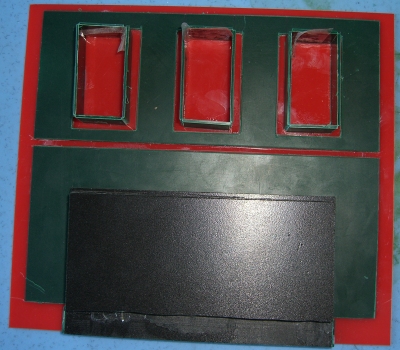

Tout en plaques de PVC de différentes épaisseurs. Manquent les bords du moule et le collage définitif des ouvertures de fenêtre de l'étage :

J’ai peut-être tort de considérer mes moules comme à usage unique, il faudrait que j’essaye de passer une huile de démoulage avant de couler le plâtre. Je verrai une prochaine fois. Je fais d’abord un dessin coté du batiment dont j'ai besoin pour le diorama, mais pas véritablement un plan d'architecte. Je m'inspire des maisons du coin, puisque je vis en Normandie. Puis je découpe les plaques de PVC nécessaires au moule et je les colle sur une plaque « support ».

Evidemment, le plus dur, c’est de toujours penser « en creux » pour les reliefs de la façade.Les cotes de la façade :

17cm de long, 15 de haut et 1.4 d'épaisseur. Pour la hauteur d'un rez de chaussée, je prends 8cm, restent 7cm pour l'étage. Les fenêtres font 2.2cm de large et 4.2 de haut (ça correspond à des fenêtres de 80x140 dans la réalité). Je fais en sorte qu'elles partagent la façade de façon à peu près égale, ici environ 2.5cm entre fenêtres. Je fais toujours un petit soubassement de 1.3cm en bas de façade.
Pour la porte du magasin : 2.5cm de large et 6cm de haut. je laisse 1.3cm de partie pleine, le reste vitré.
Dans la région, les façades des vieilles maisons sont étroites en ville, d'où les dimensions.

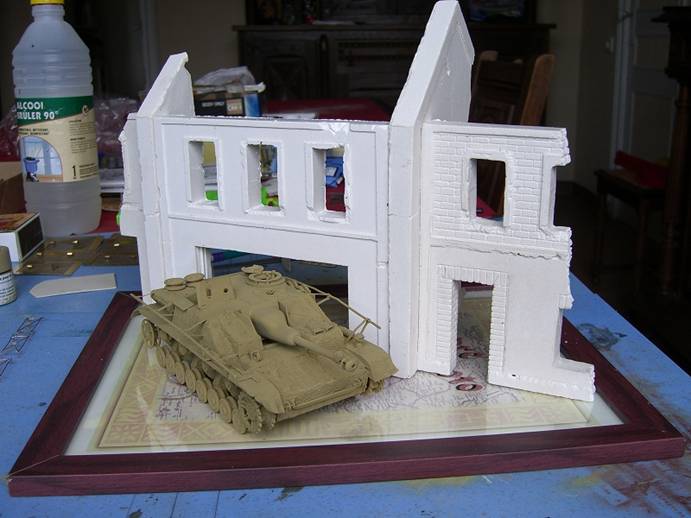

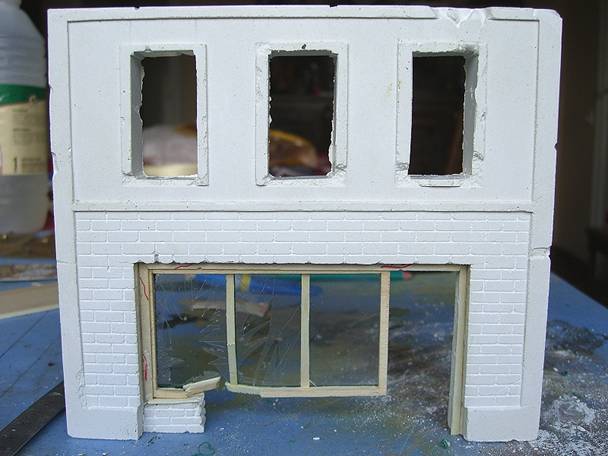

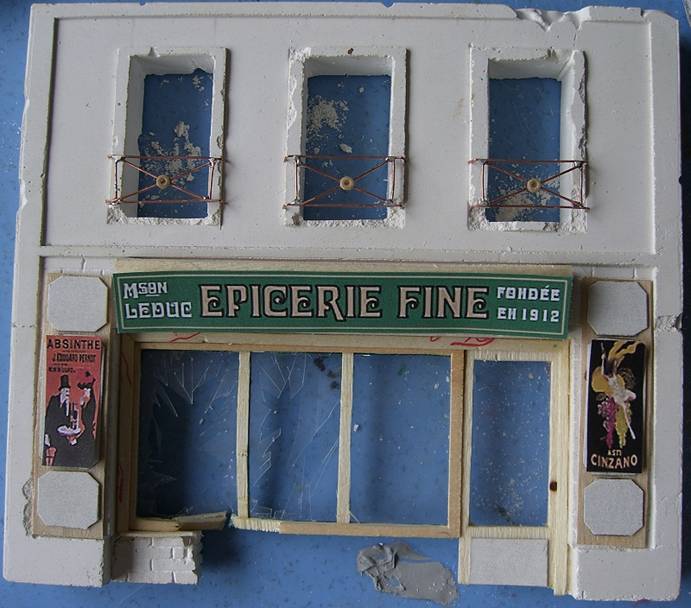

Quelques photos : gravures des platres, essai de mise en place sur le support, montage à blanc de la vitrine du magasin.

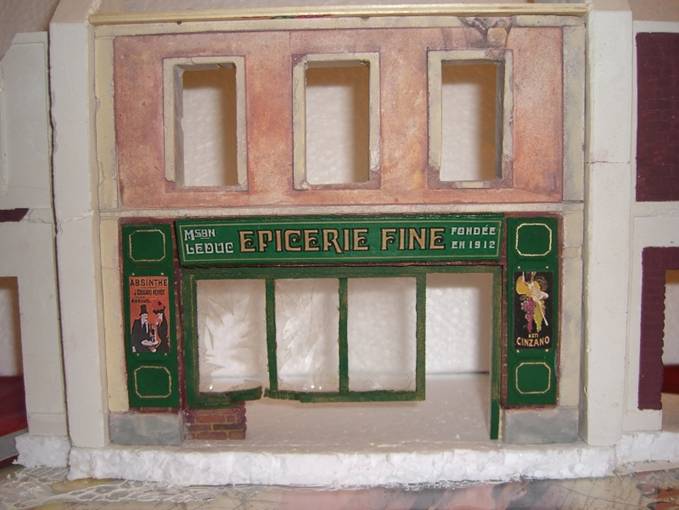

La vitrine est réalisée en faisant une armature en plastique de 0.8mm dans laquelle je découpe au cutter l’emplacement des vitres. Je place cette armature sur un couvercle de boîte de camembert pour découper ce qui sera l’extérieur de la vitrine. Je voulais faire l’extérieur en bois puisqu’une partie de la vitrine allait être défoncée et que l’aspect devait alors être plus « naturel » au niveau des cassures du chassis.

Je place ensuite un film transparent en sandwich et je colle l’ensemble.

Les briques de la façade sont gravées à la pointe à tracer.

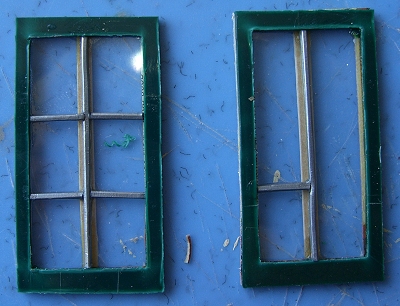

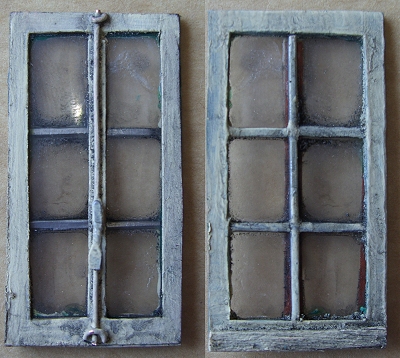

Réalisation des fenêtres en détail :

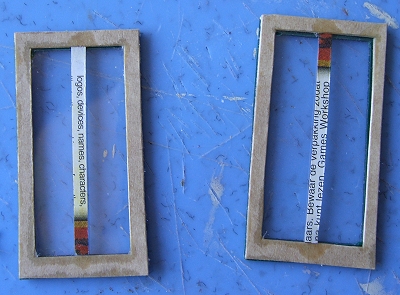

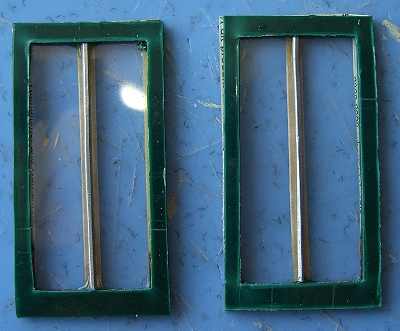

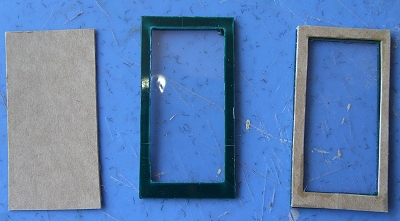

1 - découpe dans une plaque PVC de 1mm des chassis. Je détoure l'intérieur, puis je colle une feuille de transparent dessus. Je fais ensuite la même découpe, mais cette fois, dans du carton fin (très fin)

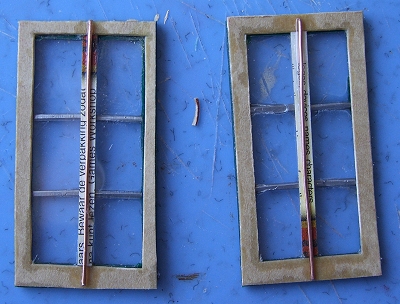

2 - je colle sur la face carton une bande du même carton représentant les traverses verticales des deux vantaux de la fenêtre

3 - Coté PVC, je colle au milieu du fil d'étain à souder.

4 - je finis ensuite les petits bois avec ce même fil d'étain collé à la cyanoacrylate (peu importe les tâches de colle, au contraire même)

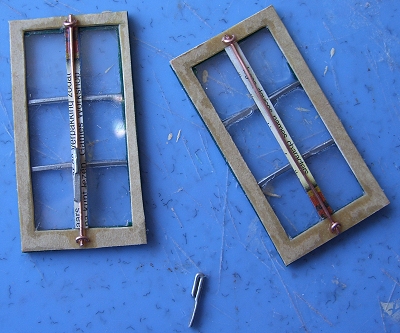

5 - je reviens coté carton et je colle du fil téléphone au milieu pour représenter la tige de fermeture

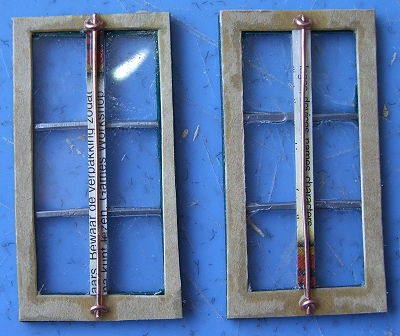

6 - Toujours avec du fil téléphone, je colle deux petits arceaux aux extrémités de la tige précédemment collée

7 - je mets en forme un petit bout de fil d'étain et j'aplatis une des extrémités pour représenter la crémone de la fenêtre. Sur la photo, on en voit une en place collée et une de profil

8 - Enfin, peinture acrylique ton sahara, puis jus noir humbrol 33 très diué. J'en mets aussi sur les carreaux, histoire de salir un peu tout ça.

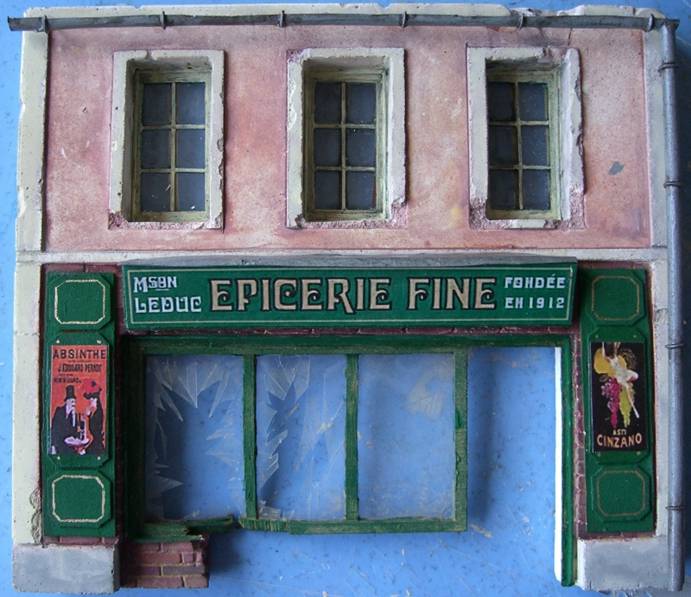

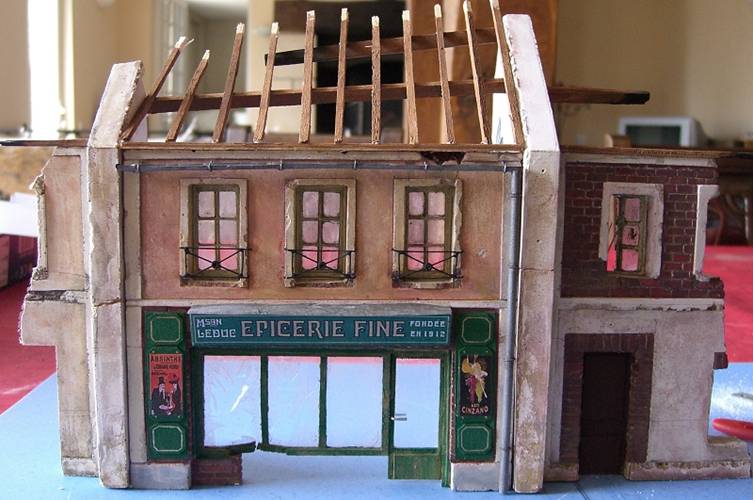

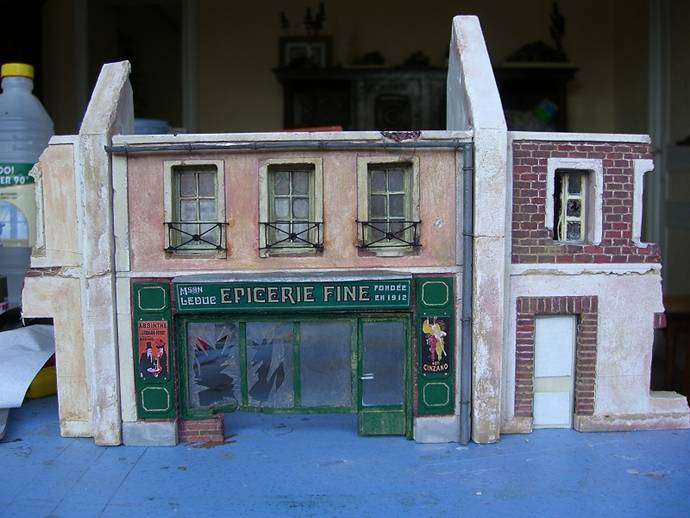

Photo de l'ensemble collé. Seule la façade principale est terminée :

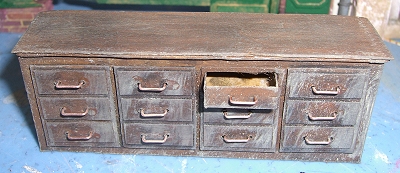

Réalisation d'un comptoir pour mettre dans le magasin derrière la vitrine (carton et fil téléphone pour les poignées :

Quelques photos :

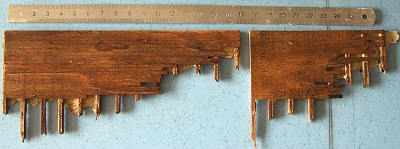

Les planchers en caissette de fruit, boite à camembert et carton recouvert d'une très fine couche d'enduit de lissage (pour le plafond du dessous)

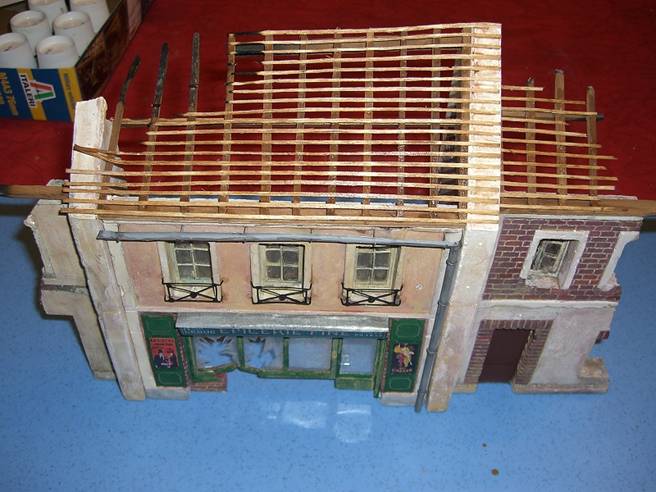

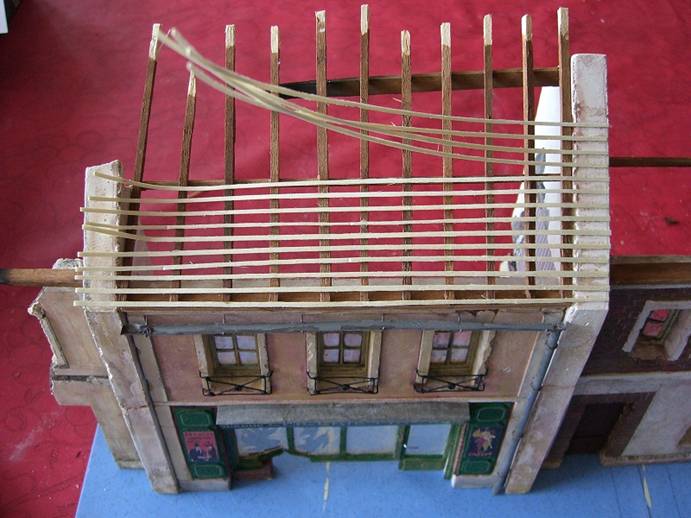

Début de la charpente, toujours en caissette

Et boite de camembert pour les liteaux

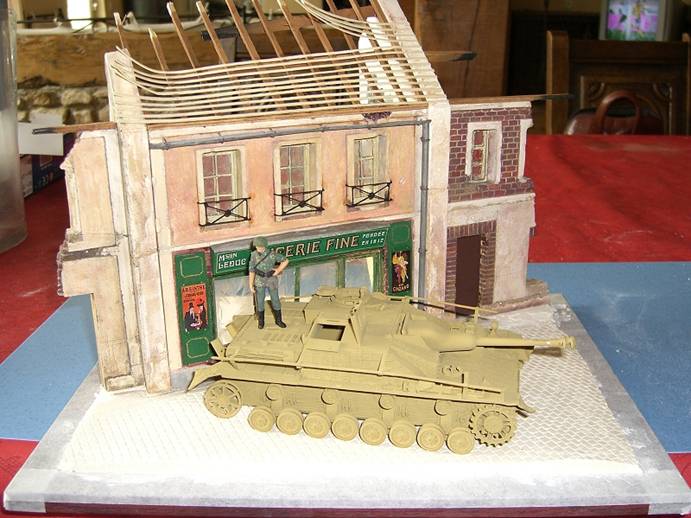

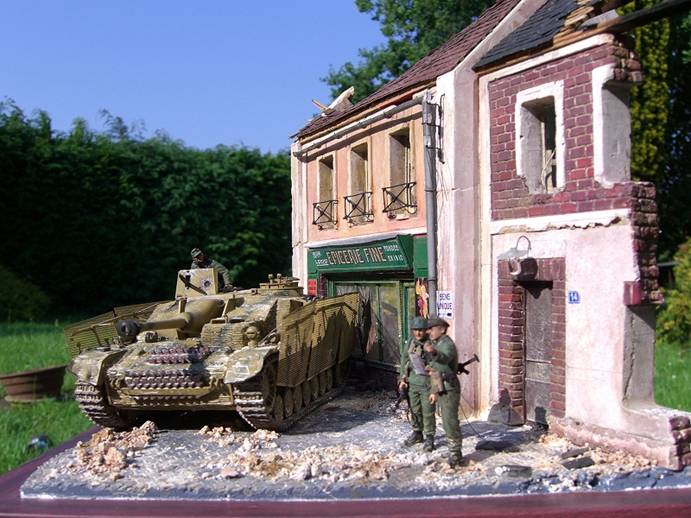

Et une vue de l'ensemble sur le support pour le placement des éléments (manquent des figurines à droite)

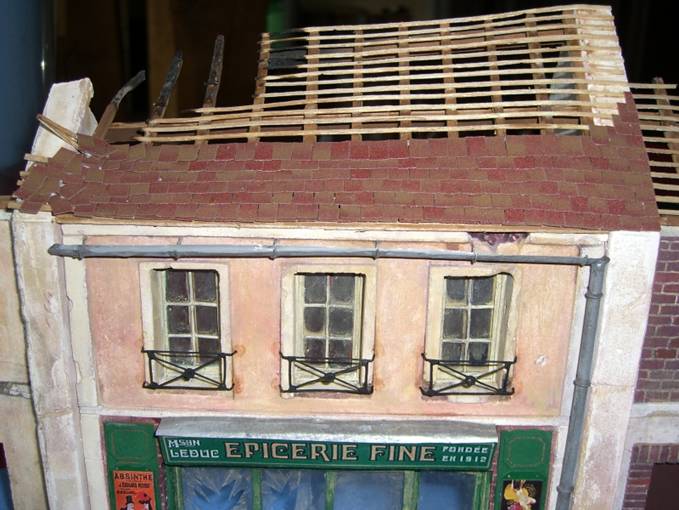

Un feu de charpente, une teinture et c'est parti pour la couverture en tuiles. J'ai pris cette fois du papier de verre de couleur trouvé au brico. J'ai tracé quelques lignes ocres à l'aero avant de découper pour briser la monotonie de la couleur.

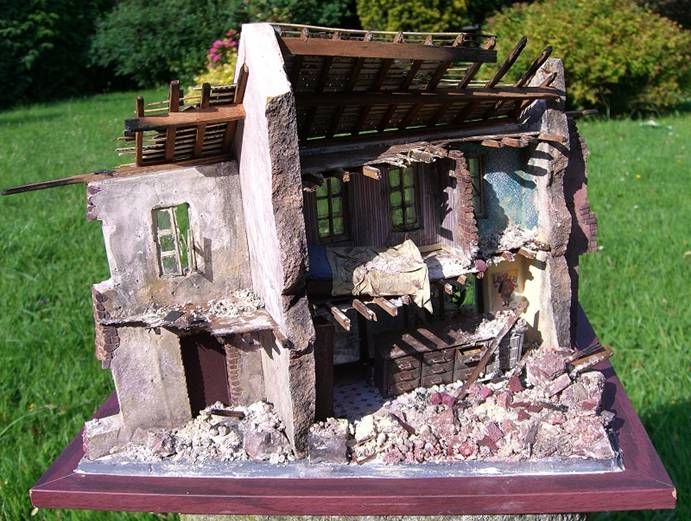

Sur l'arrière :
Carrelage et papier peints posés (imprimés), planchers aussi.

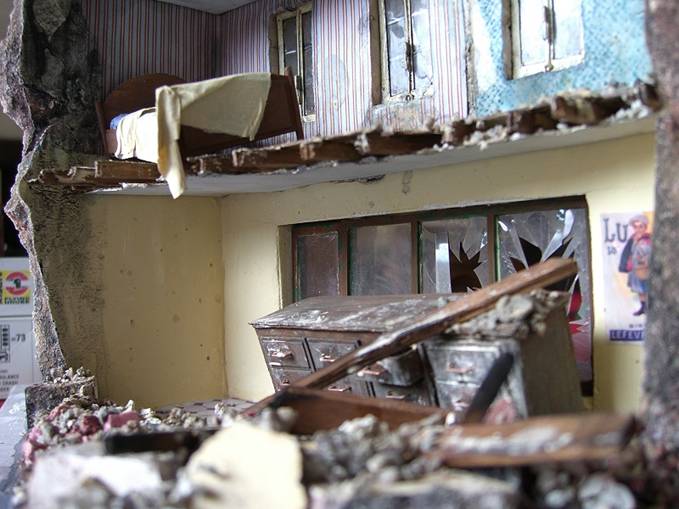

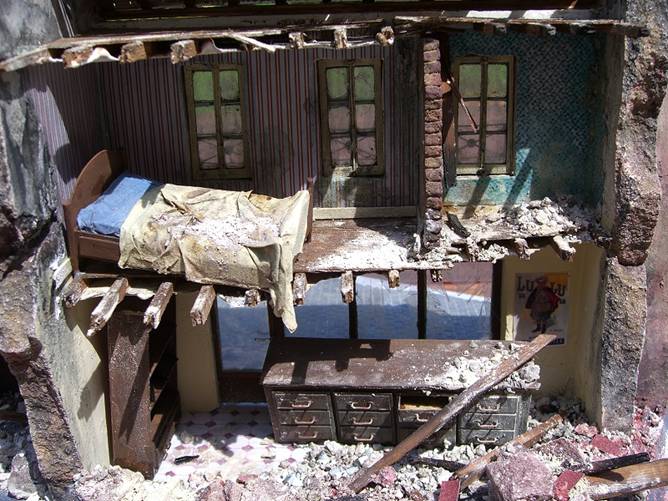

Mise en place des gravats dans le magasin (manquent les tuiles cassées), je pense ajouter une étagère sur le mur de gauche près de la porte.

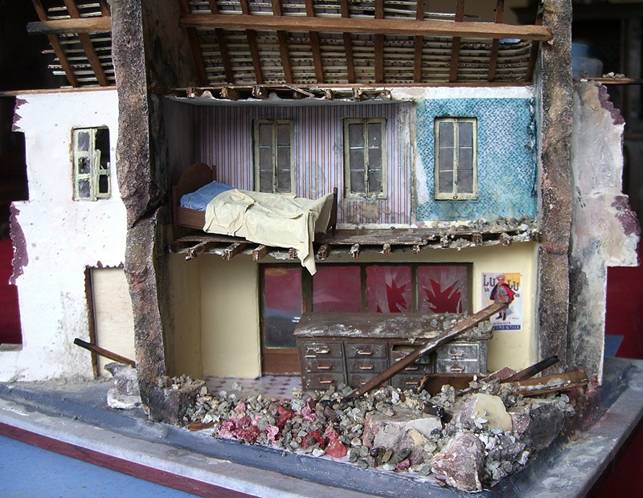

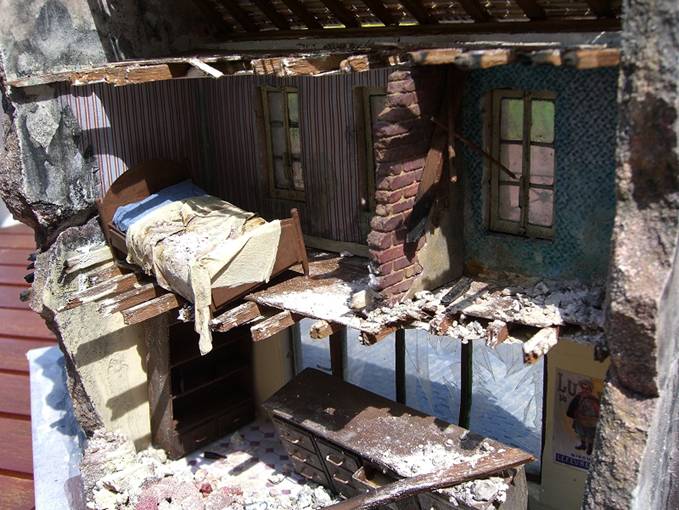

A l'étage, quelques retouches de peinture sur les murs, réalisation d'un lit (carton+piques apéritifs+pate à modeler pour le matelas+kleenex) juste posé pour le moment.
Manquent les plinthes et un bout de cloison cassée pour séparer les deux pièces de l'étage.

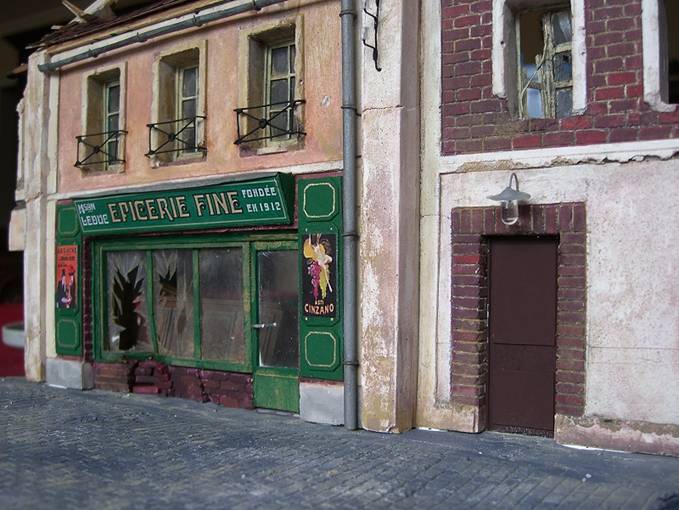

Pour la lampe au dessus de la porte, j'ai découpé un cercle dans de la barquette alu. Puis, avec le manche arrondi d'un pinceau, j'ai creusé doucement en décrivant des cercles à partir du centre du cercle. Petit à petit, l'alu se bombe au centre et forme cette espèce de chapeau. Ensuite, j'ai pris une DEL dont j'ai coupé les pattes et collée au centre de l'alu. Enfin, j'ai mis en forme un petit bout de fil téléphone que j'ai collé au sommet de la partie bombée.

Pour la potence : Fil téléphone soudé, puis petits bouts de grappes cristal (pris sur une grappe d'avion) que j'ai limés aux extrémités puis repercés au centre (diamètre 0.5mm) Enfin, j'ai enfilé les bouts sur les crochets en fil téléphone et collé à la cyano.
